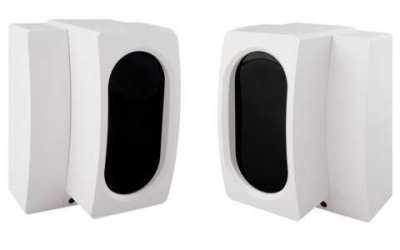

ИП212-52С - двухпозиционный линейный пожарный извещатель, состоящие из приемника и передатчика. Внешний вид приемника, передатчика и выносных устройств представлен на рисунках 1, 2 и 3.

Приемник и передатчик имеют одинаковую конструкцию и выполнены в виде прямоугольного пластмассового корпуса с установленными внутри него платой с радиоэлементами и оптической системой. На основании корпуса установлен электрический экран (хром-никелевая пластина), обеспечивающий необходимую защиту от электромагнитных помех. Оптическая система имеет защиту от проникновения внутрь нее насекомых и пыли, при этом защита обеспечивается как от проникновения извне корпуса, так и из его внутреннего пространства. Оптическая система состоит из двух изолированных друг от друга оптических узлов, т.е. имеет двухлинзовую (двухканальную) конструкцию. Наличие двух разнесенных линз в каждой оптической системе позволяет многократно снизить вероятность ложных срабатываний при появлении на внешней поверхности линз насекомых или иных посторонних предметов. Кроме этого двухлинзовые системы имеют более плоскую вершину диаграммы направленности, что облегчает юстировку и обеспечивает более устойчивую работу извещателя в течение продолжительного времени.

Линейный пожарный извещатель имеет собирающую (фокусирующую) линзу слегка утопленную в корпусе, что обеспечивает защиту ее наружной поверхности от оседающей пыли. Линзы оптической системы выполнены из селективно-прозрачного материала, свободно пропускающего инфракрасное излучение и практически непроницаемого для видимого света. Для юстировки приемника и передатчика в их конструкции имеются пружинно-винтовые юстировочные механизмы, обеспечивающие очень плавные и точные угловые перемещения корпуса (фронтальная регулировка плоскости извещателя ± 5 градусов).

С боковых сторон корпуса (приемника и передатчика) под монтажными крышками расположены клеммные колодки для внешних подключений, а у приемника, кроме того, программный переключатель тактики работы извещателя и разъем подключения тестера ИПДЛ-52 (см. рисунок 4, 5, 6 и 7).

Принцип действия
Линейный пожарный извещатель имеет принцип действия построенного на свойстве уменьшения мощности оптического луча, прошедшего через задымленную среду. Передатчик извещателя формирует периодически-повторяющиеся пачки инфракрасных импульсов. Приемник, принимая и обрабатывая прошедшие через контролируемое пространство пачки ИК-импульсов, отслеживает изменение оптической плотности среды. Для повышения достоверности принятия решения о наличии дыма в помещении или неисправности в работе извещателя применены помехоустойчивые алгоритмы обработки.
Потребление извещателя минимизировано за счет применения оригинальных решений по синхронизации работы приемника и передатчика, при этом, в зависимости от особенностей защищаемых помещений, может быть выбран один из двух возможных режимов синхронизации: принудительный (по линии связи) и самосинхронизация (по оптическому лучу). Основным является режим принудительной синхронизации, когда синхроимпульсы передаются по двухпроводной линии связи, которая также является еще и линией питания для передатчика. В режиме самосинхронизации питание на передатчик должно подаваться отдельно, так как линия связи отсутствует.

 В зависимости от размеров защищаемого помещения или других особенностей применения в извещателях могут быть установлены три различных значения порога срабатывания: 50%, 37% и 25%.
В процессе эксплуатации извещатели обеспечивают функцию компенсации чувствительности при медленных изменениях параметров оптического луча (из-за запыления линз оптической системы, из-за климатических воздействий и пр.), при этом может быть выбрана одна из двух возможных скоростей компенсации: медленная (обеспечивается обнаружение пожара при нарастании задымленности со скоростью 0,2%/мин и более) или быстрая (для скорости 1 %/мин и более).
Линейный пожарный извещатель имеет широкий набор выходных цепей для формирования сигналов тревожных извещений: оптореле «Пожар» с нормально-разомкнутыми контактами, оптореле «Пожар» с нормально-замкнутыми контактами, оптореле «Неисправность» с нормально-замкнутыми контактами и выходная цепь для формирования сигналов «Пожар» («Внимание») и «Неисправность» в двухпроводных шлейфах приемно-контрольных приборов. Ток срабатывания выходной цепи может быть выбран из двух значений: 35 мА (для шлейфов с одноуровневым сигналом «Пожар») или 7,5 мА (для шлейфов с двухуровневым сигналом «Пожар»). Выходные опторелейные цепи работают как при использовании четырехпроводной схемы включения (с отдельным источником питания), так и при двухпроводном включении.
Тактика работы извещателя по порогу срабатывания, скорости компенсации чувствительности, режиму синхронизации и значению тока выходной цепи задается с помощью «DIP-переключателя».

Юстировка
За счет счет увеличения мощности сканирующего ИК-диода и применения пружинно-винтового юстировочного механизма, обеспечивающего плавную и точную настройку положения приемника и передатчика позволило увеличить длину контролируемой зоны извещателем до 140 м.
В извещателях ИП212-52С максимально облегчен процесс юстировки, для чего:

Применена схема автоматического выбора оптимального коэффициента усиления приемника. Коэффициент усиления меняется ступенчато в 1,22 раза в диапазоне от 1 до 500 раз (31 значение).
Применен метод визуального контроля (семь оптических индикаторов) за характером изменения принимаемого сигнала (уменьшение или увеличение) и его сравнение с максимально-достигнутым значением за весь период юстировки (отображение режимов «далеко», «близко» и «очень близко»).
Визуальная информация о результатах юстировки дублируется передатчиком (при наличии линии связи).
Достигнутые в процессе юстировки параметры (коэффициент усиления, величина входного сигнала, состояния «DIP-переключателя» тактики работы) при выходе из этого режима автоматически фиксируются в энергонезависимой памяти и в последующем используются для начальных установок при включении питания, после сброса и других нарушениях работы. Достигнутое значение компенсации чувствительности также периодически перезаписывается в энергонезависимую память.
Для облегчения процесса юстировки рекомендуется применять сервисное оборудование тестер ИПДЛ-52. Внешний вид тестера показан на рисунке 8.

Рекомендации по выбору тактики работы извещателя
Выбор тактики работы линейного пожарного извещателя производится с помощью DIP-переключателя, располагающегося в приемнике под съемной крышкой (левой) рядом с PLS-разъемом.

Режим работы извещателя
N движка переключателя	Выключено	Включено
1	Штатный режим работы	Режим юстировки
2	Режим формирования выходных сигналов «Пожар»	Режим формирования выходных сигналов «Внимание»
4	Режим быстрой компенсации чувствительности	Режим медленной компенсации чувствительности
Установки для ИП212-52С
3	Режим самосинхронизации (по лучу)	Режим принудительной синхронизации (по линии связи)
5	Порог срабатывания 62% («6» - OFF) 37% («6» - ON)	Порог срабатывания 50% («6» - OFF) 25% («6» - ON)
6	62% («5» - OFF) 50% («5» - ON)	37% («5» - OFF) 25% («5» - ON)
